「AntV」用 S2 写一个属于你的透视表

2389 字 · 7 分钟#可视化#S2#Canvas

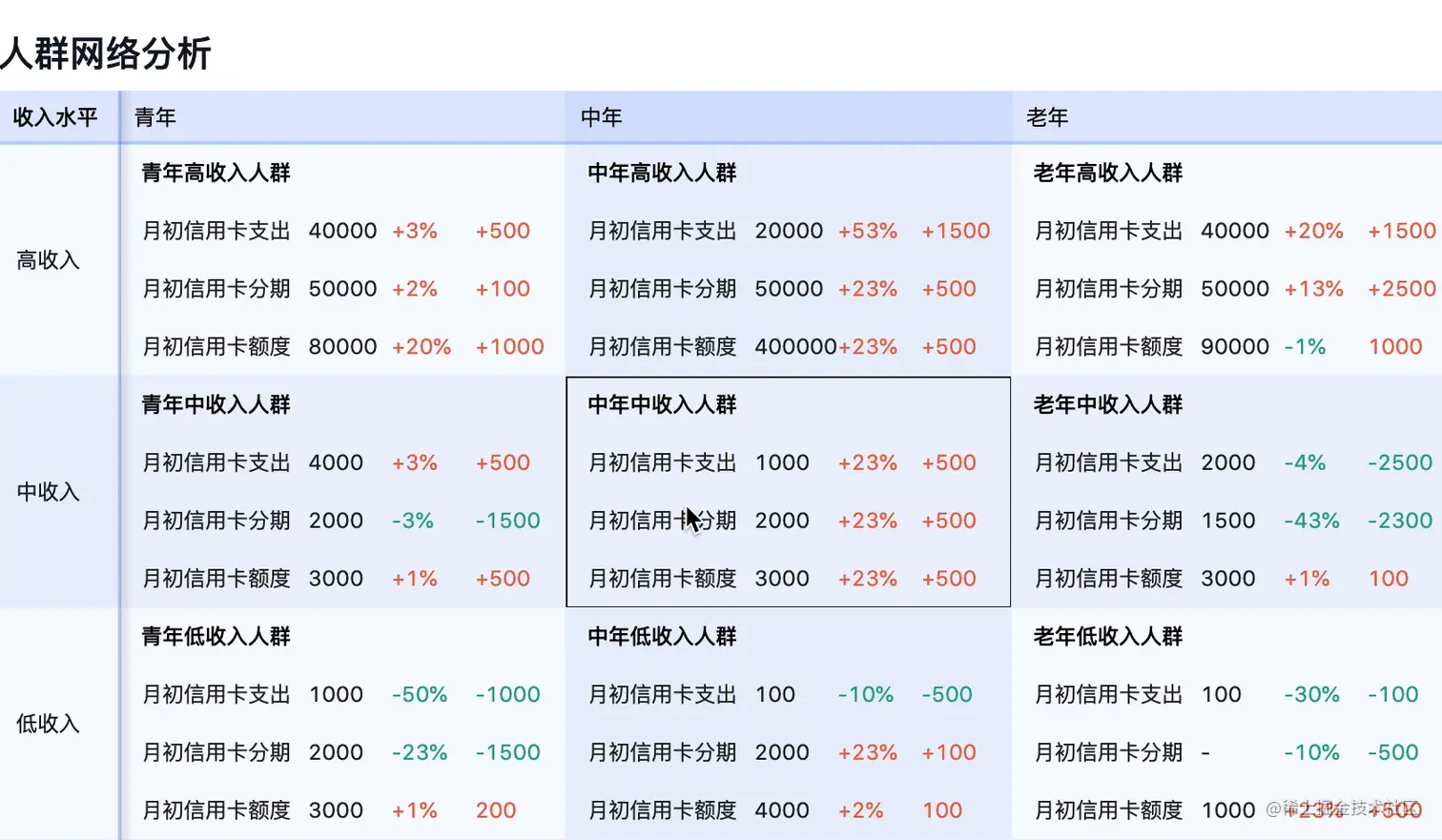

S2 是一个面向可视分析领域的数据驱动的表可视化引擎。"S" 取自于 "SpreadSheet" 的两个 "S"，"2" 代表了透视表中的行列两个维度，旨在提供美观、易用、高性能、易扩展的多维表格。

虽然 S2 的文档非常完善，各种属性配置基本也是应有尽有，但是产品和设计的需求总是无穷无尽的。作为一款面向社区大众的开源产品，S2 当然不会做定制开发，那又该如何满足产品和设计的需求呢？好在 S2 不仅拥有基础组件库、业务场景库，同时也具备自由扩展的能力，让开发者既能开箱即用，也能基于自身场景自由发挥。本文将基于真实场景聊聊如何自定义 S2，写一个属于你的透视表。

使用 S2 自定义 Hook 完成自定义需求

我接到了一个需求：对透视表的对齐方式进行优化，支持文本在整个单元格内居上、居下。S2 默认所有数据都在单元格内居中，并没有提供居上居下的配置。但熟读文档之后立马能想到自定义 Hook——继承对应单元格的类，就可以重写表格的元素。具体可以重写的方法可以查看 S2 源码 cell 目录下各个类所包含的方法，不再赘述。

分析一下需求

要做的事情只有两件：找到绘制文本的方法，然后更改文本在 Y 轴上的位置——

  • 文本居上：单元格上边 Y + 边距 + 字体大小的一半；
  • 文本居中：S2 默认就是居中，不用改；
  • 文本居下：单元格下边 Y（上边 Y + 单元格高度）− 边距 − 字体大小的一半。

绘制文本的方法

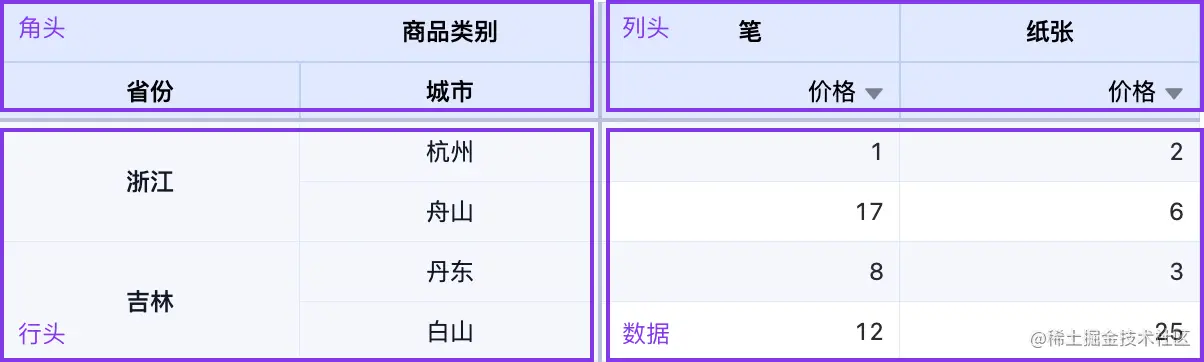

透视表由五部分组成：行头、列头、角头、数据单元格、框架，如下图所示。

其中四种单元格需要重写。翻看源码可以发现绘制文本的关键方法有这几个：drawTextShape、getTextPosition、getTextAndIconPosition。不同单元格的职责不同，实现方式多少有些差异，不过本着少做少错的原则，尽量只修改需要改变的 Y，改起来就容易多了。

角头

function drawTextShape() {
  // ...
  const textY = y + (isEmpty(secondLine) ? height / 2 : height / 4)
  // ...
}

从源码可以看出，角头需要额外对多行文本的情况做判断——文本居下时要给第二行文本留足空间，需要再减去一个字体大小的高度：

const getTextY = (verticalAlign) => {
  switch (verticalAlign) {
    case "top":
      return y + fontSize / 2 + 4
    case "bottom":
      return _.isEmpty(secondLine)
        ? y + height - fontSize / 2 - 4
        : y + height - fontSize / 2 - fontSize - 4
    case "middle":
      return _.isEmpty(secondLine) ? y + height / 2 : y + height / 4
  }
}

列头

function getTextPosition() {
  // ...
  const textY = contentBox.y + contentBox.height / 2
  // ...
}

列头没有特殊情况需要判断：

const getY = (align) => {
  let y = contentBox.y
  switch (align) {
    case "middle":
      y = contentBox.y + contentBox.height / 2
      break
    case "top":
      y = contentBox.y + textStyle.fontSize / 2 + 4
      break
    case "bottom":
      y = contentBox.y + contentBox.height - textStyle.fontSize / 2 - 4
      break
  }
  return y
}

数据单元格

数据单元格也没有特殊情况，只不过方法名变成了 getTextAndIconPosition。需要注意的是，S2 在不同单元格内使用的 baseline 似乎没有统一，会导致一些处理上的差异。

行头

function getTextPosition() {
  // ...
  const textY = getAdjustPosition(
    textArea.y,
    textArea.height,
    scrollY,
    height,
    fontSize
  )
  // ...
}

/**
 * 文本吸附定位计算
 * @param rectLeft       矩形左边
 * @param rectWidth      矩形宽度
 * @param viewportLeft   视窗左边
 * @param viewportWidth  视窗宽度
 * @param textWidth
 * @returns 文本定位坐标 x 或者 y
 *
 * 画布元素：视窗矩形、矩形、文本，其中文本放置在矩形中
 * 矩形从右进入视窗时，交互流程为：
 *  1. 文本开始显示，文本贴左边
 *  2. 文本还未达到矩形中心位置，继续贴左边
 *  3. 文本显示全时，文本贴右边
 *  4. 文本居于矩形中心时，文本贴中间
 *  5. 文本贴近视窗左边还能显示全，文本贴左边
 *  6. 文本开始显示不全时，文本贴右边
 */
export const getAdjustPosition = (
  rectLeft: number,
  rectWidth: number,
  viewportLeft: number,
  viewportWidth: number,
  textWidth: number,
): number => {
  let textX = 0

  // 文本居于矩形中间时的坐标
  const centerTextLeft = rectLeft + (rectWidth - textWidth) / 2
  const centerTextRight = rectLeft + (rectWidth + textWidth) / 2
  const viewportRight = viewportLeft + viewportWidth

  if (rectLeft + textWidth >= viewportRight) {
    // 1. 文本开始显示，文本贴左边
    textX = rectLeft
  } else if (viewportRight < centerTextRight) {
    // 2. 文本还未达到矩形中心位置，继续贴左边
    textX = viewportLeft + viewportWidth - textWidth
  } else if (viewportLeft > centerTextLeft) {
    // 3. 文本显示全时，文本贴右边
    if (rectLeft + rectWidth - viewportLeft > textWidth) {
      // 5. 文本贴近视窗左边还能显示全，文本贴左边
      textX = viewportLeft
    } else {
      // 6. 文本开始显示不全时，文本贴右边
      textX = rectLeft + rectWidth - textWidth
    }
  } else {
    // 4. 文本居于矩形中心时，文本贴中间
    textX = rectLeft + (rectWidth - textWidth) / 2
  }

  return textX
}

行头的代码非常有趣：S2 给行头增加了滑动居中的特性，保证行头文本的最大可见，关键就在 getAdjustPosition 函数的实现。应当把代码注释中的「左边」理解为「上边」。代码看着挺长一串，其实很好理解——把「中间」理解为期望文本所处的位置：

当文本从下方出现时，一开始贴上边，能显示全文字后贴下边；随后文本处于期望位置；当文本从上方消失时，一开始贴上边，不能显示全文字时贴下边。

如果理解不了，可以在官网找个例子，把行头高度拉高，滚动行头观察。理解了源码就清楚了：只要修改「期望位置」就可以达到需求。

// 文本居于矩形中间时的坐标
let centerTextLeft
let centerTextRight

switch (align) {
  case "middle":
    centerTextLeft = rectLeft + (rectWidth - textWidth) / 2
    centerTextRight = rectLeft + (rectWidth + textWidth) / 2
    break
  case "top":
    centerTextLeft = rectLeft + paddingY
    centerTextRight = rectLeft + textWidth + paddingY
    break
  case "bottom":
    centerTextLeft = rectLeft + rectWidth - textWidth - paddingY
    centerTextRight = rectLeft + rectWidth - paddingY
    break
}

// ...

// 4. 文本居于矩形中心时，文本贴中间
switch (align) {
  case "middle":
    textX = rectLeft + (rectWidth - textWidth) / 2
    break
  case "top":
    textX = rectLeft + paddingY
    break
  case "bottom":
    textX = rectLeft + rectWidth - textWidth - paddingY
    break
}

完整的代码和效果请看 Observable。

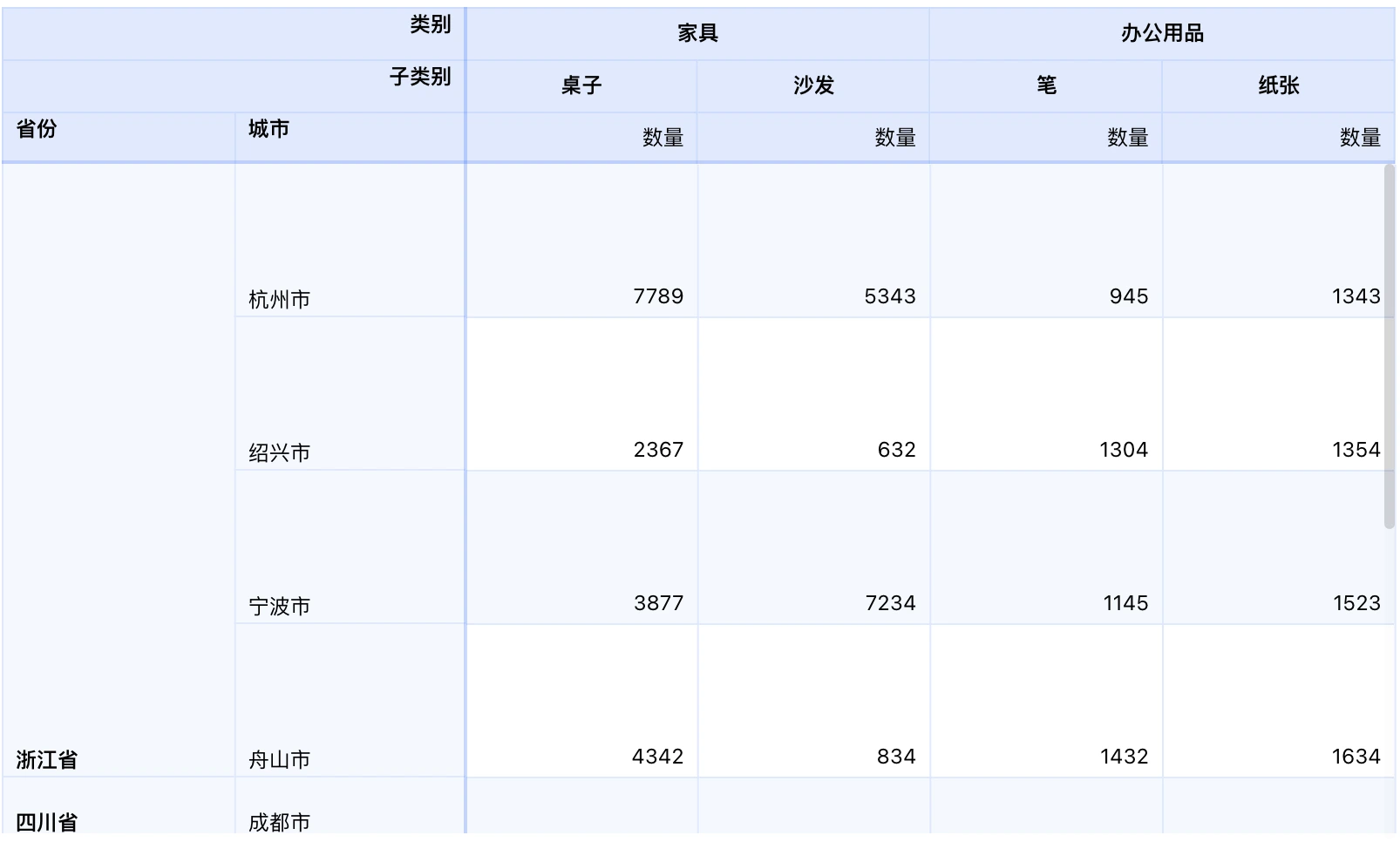

垂直对齐效果：行头与数值贴底、列头居中

后记

时隔几个月重新回顾这个需求，想起当时在官方文档中发现过关于对齐方式的内容，可惜只有数据单元格的设置符合需求。猜想是 S2 将数据单元格内文字的类似行高的属性设置成了单元格高度，不然 textBaseline 也不能达到 verticalAlign 的效果。不过我认为这样欠佳——参考 MDN 对 textBaseline 的定义，容易让人产生误解。

使用原生 Canvas 完成自定义需求

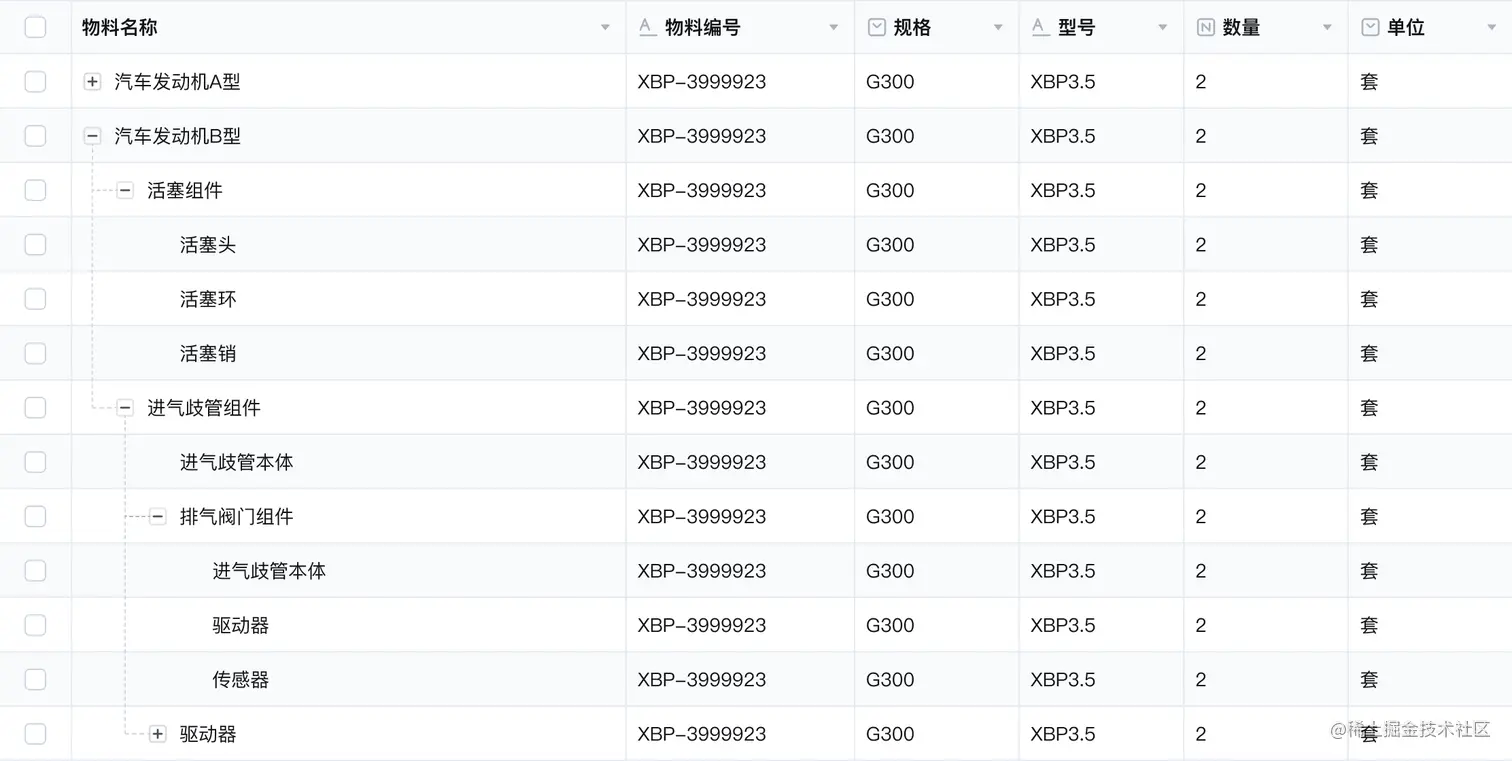

我又接到了一个需求：在透视表的树状模式下，用虚线将各个 Tree icon 连接起来，以达到更好的分层效果。

虽然 S2 提供了很多自定义 Hook 允许开发者重写表格的所有元素，但仔细观察不难发现：自定义 Hook 的自定义范围都在当前单元格内。无论是列头、行头还是数据单元格，它们都无法做跨越单元格的自定义。

分析一下需求

  1. 找到每个层级的每个节点的 Tree icon；
  2. 判断每个节点的下一层级的每个节点是否有 Tree icon；
  3. 获取符合条件的每对父子 Tree icon 的位置信息；
  4. 绘制平滑弯折的虚线。

如何找到每个层级的每个节点的 Tree icon

S2 的图表实例暴露了 SpreadSheet.getRowNodes(i) 来获取第 i 层级的行头节点，需要搞清楚的是行头究竟有多少层级。

第一种做法：在不清楚一共有多少层级的情况下，在递进循环中判断当前层级是否有行头节点：

for (let i = 0; chart.getRowNodes(i); i++) {
  // do something...
}

第二种做法：获取层级信息，找到最深层级。既然都决定要深度自定义了，读源码已经是必不可少的步骤——从源码得知 Node 类上有一个属性叫 hierarchy 代表层级结构，hierarchy.maxLevel 就是树级行头的最大嵌套深度：

function getRowHeaderTreeDepth(chart) {
  return chart.getRowNodes(0)[0].hierarchy.maxLevel
}

const rowHeaderTreeDepth = getRowHeaderTreeDepth(chart)
for (let i = 0; i < rowHeaderTreeDepth; i++) {
  // do something...
}

判断是否需要绘制虚线并获取 Tree icon 的位置信息

因为数据的层级深度不同，可能存在子节点部分有 Tree icon、部分没有的情况，需要判断：

if (rowNode.children.some((child) => _.get(child, "belongsCell.treeIcon"))) {
  // do something...
}

接下来根据 node.belongsCell.treeIcon 获取 Tree icon 的位置信息。我一开始也是直接取，最多加个非空判断，但是踩了两个坑：其一，有时虽然 treeIcon.cfg 存在，但 Tree icon 已经被销毁了，这时再取就不合适了；其二，节点可能不在当前视口内，而对不在视口内的父节点，仍然需要绘制到视口内子节点的连线，这时就要手动计算 Tree icon 的必要信息。

function getTreeIconCfg(node) {
  if (
    _.get(node, "belongsCell.treeIcon.cfg") &&
    !_.get(node, "belongsCell.treeIcon.cfg.destroyed")
  ) {
    return _.get(node, "belongsCell.treeIcon.cfg")
  }

  // x: 8 是第一个层级 Tree icon 的左边距，node.level * 14 是层级间的距离
  // y: 节点上边距 + 节点高度的一半 - Tree icon 高度的一半
  // 注意：返回的是 Tree icon 的左上角位置！
  return {
    x: 8 + node.level * 14,
    y: node.y + node.height / 2 - 10 / 2,
    width: 10,
    height: 10
  }
}

// 父节点的 x 应当是 Tree icon 的中间
const x1 = rowNode.x + rowNodeTreeIconCfg.x + rowNodeTreeIconCfg.width / 2
// 父节点的 y 应当是 Tree icon 的下边
const y1 = rowNodeTreeIconCfg.y + rowNodeTreeIconCfg.height

// 子节点的 x 应当是 Tree icon 的左边
const x3 = child.x + childTreeIconCfg.x
// 子节点的 y 应当是 Tree icon 的中间
const y3 = childTreeIconCfg.y + childTreeIconCfg.height / 2

如何画平滑弯折的虚线

虽然官网并没有大书特书，但就像其它可视化图表库一样，AntV 也有它底层的渲染引擎 G（S2 使用的是 G@4 版本）。S2 通过图表实例的 SpreadSheet.container 暴露了底层渲染引擎的 Canvas 实例，可以根据这个实例绘制任何想要的图形：

canvas.addShape("polyline", {
  attrs: {
    points: [[x1, y1], [x2, y2], [x3, y3]],
    lineWidth: 1,
    lineDash: [2, 3],
    lineJoin: "round",
    stroke: "#000"
  }
})

复习一下：points 是形如 [[x1, y1], [x2, y2], ...] 的点集合，[x1, y1] 是当前层级 Tree icon 的位置，[x3, y3] 是下一层级 Tree icon 的位置，[x2, y2] 是拐角的位置——其实就是 [x1, y3]；lineDash 是虚线样式，[2, 3] 表示一段长 2px、间隔 3px；lineJoin: "round" 让拐角是圆角。

最后在合适的事件中注册绘制方法：

chart.on(S2.S2Event.LAYOUT_AFTER_RENDER, () => {
  drawDottedLines(dottedLines, chart)
})

上述代码乍一看没什么问题，也是我的第一版代码，其实存在不小的问题🤣。逐个说：

rowNodeTreeIconCfg.y 并不是整个画布中的 y，而是去除了列头高度的 y，需要把列头高度加回来：

function getColHeaderHeight(chart) {
  return chart.getColumnNodes(0)[0].hierarchy.height
}

S2 用虚拟滚动实现了 Canvas 内的滚动，y 其实可以大于容器高度，需要减去滚动距离：

function getOffsetHeight(chart) {
  return chart.facet.getScrollOffset().scrollY
}

在 G 中绘制超出 Canvas 高度的点会造成奇怪的现象，需要计算视口的高度：

/**
 * 获取视口高度（列头 + 数值区域）
 */
function getViewportHeight(chart) {
  return chart.facet.panelBBox.viewportHeight + getColHeaderHeight(chart)
}

另外，不是所有折线都需要绘制最后一段——如果最后一段在数据视口的极上方或极下方，就不需要画；还应当保存已绘制的连接线，在每一次新的绘制开始之前销毁旧的：

const x1 = rowNode.x + rowNodeTreeIconCfg.x + rowNodeTreeIconCfg.width / 2
const y1 = colHeaderHeight + rowNodeTreeIconCfg.y + rowNodeTreeIconCfg.height

const x2 = child.x + childTreeIconCfg.x
const y2 = colHeaderHeight + childTreeIconCfg.y + childTreeIconCfg.height / 2

// 第一段（两个点）
const points = [
  [
    x1,
    // Math.max 防止 y 点超出数据视口的上方（offsetHeight 是滚动距离），
    // Math.min 防止 y 点超出视口的下方
    Math.min(Math.max(y1 - offsetHeight, colHeaderHeight), viewportHeight),
  ],
  [x1, Math.min(Math.max(y2 - offsetHeight, colHeaderHeight), viewportHeight)],
]

// 如果折线最后一段在数据视口的极上方或者极下方，就不需要画最后一段
if (
  y2 - offsetHeight >= colHeaderHeight &&
  y2 - offsetHeight <= viewportHeight
) {
  points.push([x2, y2 - offsetHeight])
}

// ---

// 存储已绘制的连接线，用于销毁
let dottedLines = []

// 在 drawDottedLines 的首行调用
function destroyDottedLines(dottedLines) {
  while (dottedLines.length) {
    dottedLines.pop().destroy()
  }
}

// 因为关联到了滚动距离，需要在滚动事件中也注册绘制方法
chart.on(S2.S2Event.GLOBAL_SCROLL, () => {
  drawDottedLines(dottedLines, chart)
})

完整代码和效果请看 Observable。

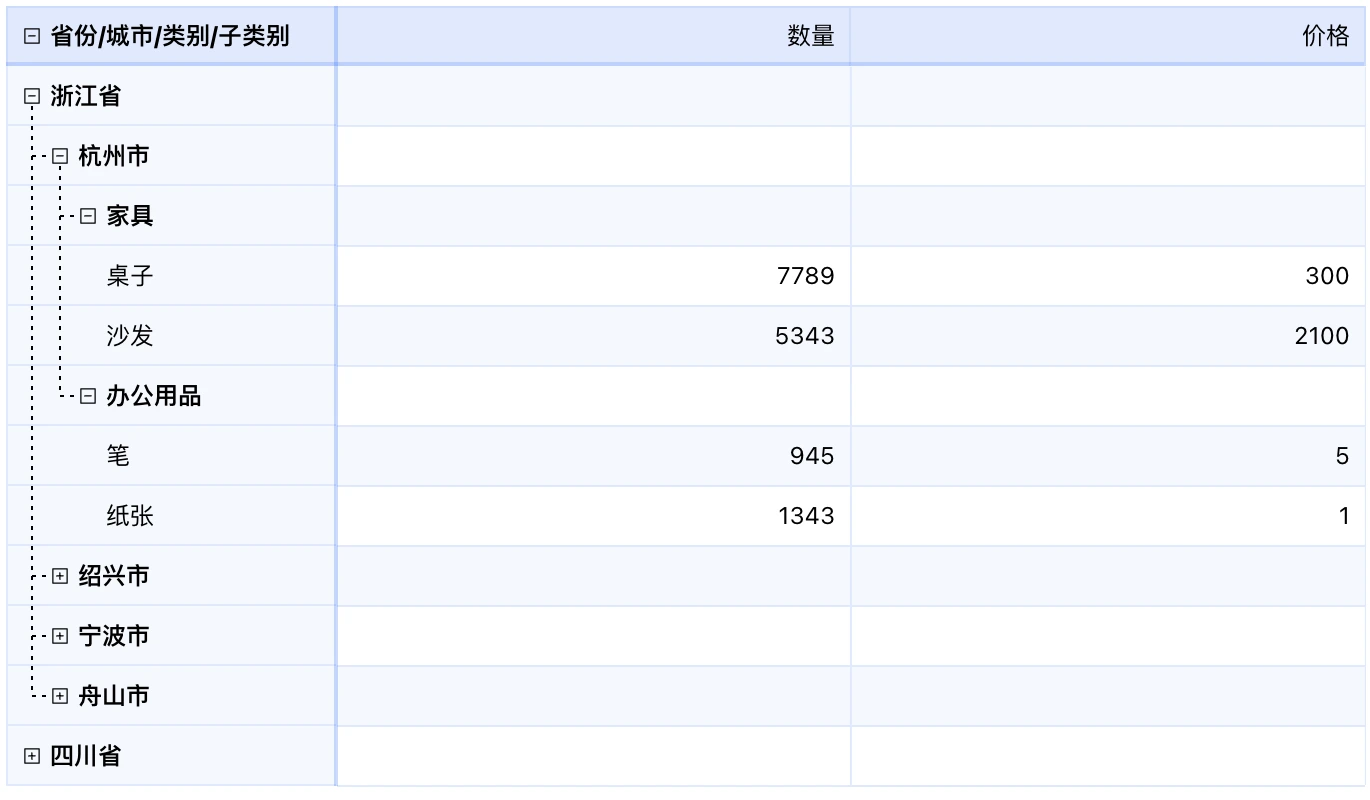

树状模式下用虚线连接各层级的 Tree icon

对 S2 贡献自己的一份力量

什么？你说产品和设计的需求用上面两种方法都做不了！那就只能约产品和设计周末爬个山了。

开个玩笑。如果上述两种方法都做不到，一定是 S2 没有暴露足够的属性，可能是出于多方面的考量，也可能是一时疏忽。这种深层次的需求可以在开源社区和 S2 的成员沟通，提一个友善的 issue，或者直接提交 pull request——毕竟在自定义的过程中必不可少地接触了不少 S2 源码，牛刀小试一下也未尝不可。

我自己就是通过开源贡献的方式在 S2 中加入了想要的功能，顺便帮忙修复了一些缺陷。过程中更加熟悉了 S2 的源码，从源码中学到不少东西，顺带补了补 Jest 集成测试，同时也在 S2 交流群内帮其他使用者解决了一些问题。希望有一天能作为社区贡献者加入 AntV 开源团队。

总结

本文通过两个真实需求，介绍了自定义 S2 的完整路径，按成本从低到高依次是：

遇到问题先读文档，有现成的配置是最好不过的；配置覆盖不了，用 S2 的自定义 Hook 重写单元格；需要跨单元格的自由绘制，就拿 S2 暴露的 G Canvas 实例直接画；连引擎能力都不够时，参与开源贡献，把能力做进上游。

S2 的本质还是 Canvas，就是个画板。只要拿到了画笔，就没什么不能实现的。
